IndraDrive Mi – 适配盒 KCU 紧凑的适配盒 KCU 可以通过公共耦合点实现与 IndraDrive Mi 的所有必要连接
紧凑的适配盒 KCU 可以通过公共耦合点实现与 IndraDrive Mi 的所有必要连接：
▶▶ IndraDrive 变流器或电源模块的直流母线电源的再配送
▶▶ 采用控制电压的 IndraDrive Mi 电源
▶▶ 在 IndraDrive Mi 与电源模块之间交换状态信息和诊断消息
▶▶ 通过内置保险丝保护直流母线的连接。每条混合电缆可多达 20 个 IndraDrive Mi 驱动，电缆长度在 1 m 至 200 m 之间。
▶▶ 可并行数个驱动链
多达 20 个 IndraDrive Mi 单元可灵活地串联在一个驱动链中，最大电缆长度 200 m – 无需对电气柜进行任何改装。
如果需要，也可将若干个 KCU 适配盒连接至单个电源模块以并联运行若干个 IndraDrive Mi 驱动链。
|
||||||||||||||

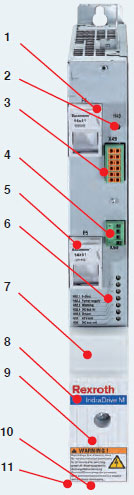

| 1 保险丝 直流输出L+ |
| 2 安全保护技术故障诊断显示 |
| 3 安全技术 |
| 4 紧急停止输入 |
| 5 保险丝 直流输出L- |
| 6 状态和故障诊断显示 |
| 7 输入 模块总线 |
| 8 输入 控制电压 |
| 9 直流输入 直线母线 |
| 10 多功能以太网输入 |
| 11 混合电缆连接 |
| 多功能以太网 |
| 控制电压 |
| 直流总线电压 状态信息 |
