1.3 力士乐模组

R036440000 CKR15-110力士乐模块
产品品牌：
产品系列：	博世力士乐产品

详细介绍

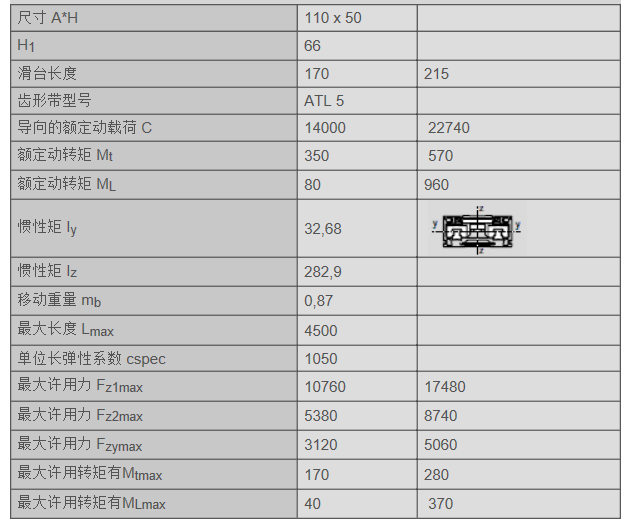

R036440000 CKR15-110力士乐模块

部件号，长度：R036440000，...mm

系统：集成模块（C）

导向：滚珠导轨导向系统（K）

驱动器：齿形带传动系统（R）

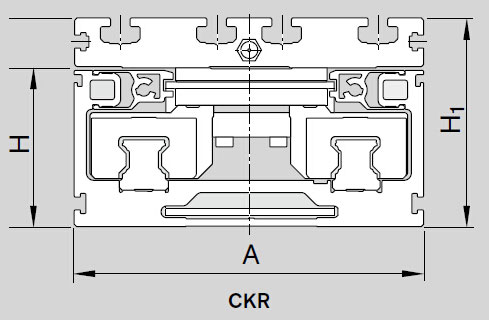

R036440000 CKR15-110力士乐模块结构

-特别紧凑而精密的铝型材主体，带两套内装式滚珠导轨导向系统，在重载高速下能实现最佳的运行和动作

-安装准备就绪的集成模块在最大长度Lmax 内可任选长度

-铝制滑台有两种长度，根据负载选用

-由预紧的齿形带驱动

结构说明：1.齿形带
                    2.驱动端头
                    3.滑台-款式“短滑台”带2个滑块
                               -款式“长滑台”带4个滑块
                    4.主体
                    5.张紧侧端头
                    加装件
                    6.磁效应传感器
                    7.固定电缆槽
                    8.插座/插头
                    9.电机
                   10.减速器LP
                   11.连接板

其它的优秀特性

-通过滑台上的螺纹和销孔实现靠装件的精密校准和可靠固定

-张紧侧的端头带有集成的齿形带张紧系统。齿形带转向器配有永久润滑的球轴承支承

-可以从两侧或通过滑台对滚珠导轨导向系统进行集中补充润滑 (脂润滑)，因而保养费用低廉

-通过端头上的定心直径和螺纹能够方便地安装电机

-两个集成的无间隙滚珠导轨导向系统实现最佳的运转、高额定载荷、高刚度

-在直至 10 000 mm 的大范围内，在高精密和平稳运行的条件下，能达到很高的运行速度

-通过侧面的铝板条实现齿形带的间隙密封和导向

-开关位置可在全行程上调节，开关操作不用开关角铁 (在 CKR 25-200 中带开关角铁)
