R114816010 MLR10-80直线模组
部 件 号：R114816010
系统：直线运动模块，闭式（M）
导向系统：滚轮导轨导向系统（L）
传动系统：齿形带传动系统（R）
R114816010 MLR10-80直线模组
部件说明：直线运动模块
结构说明：1.一个紧凑的、表面氧化的铝型材
2.带内靠式滚轮的内装力士乐滚轮导轨导向系统
3.利用偏心轴滚轮调整至无间隙
4.一个滑台，带有全部滚轮的油中央润滑
5.张紧式齿形带
6.靠装行程开关
7.一台伺服电机或一台步进电机
8.齿形带用作防护带
9.控制器单元
优异的性能
MLR...: 配置滚轮导轨导向系统和齿形带传动系统的直线运动模块适用于极高的速度 (至 10 m/s)
！！！配置滚轮导轨导向系统的直线运动模块只允许采用油润滑！
直线运动模块 MLR... 的组成如下：
––一个紧凑的阳极氧化铝型材主体
––集成的力士乐带内置滚轮的滚轮导轨导向系统
––滚轮，通过偏心轴调整至无间隙
––可实现对全部滚轮的集中油润滑的滑台
––张紧的齿形带
––侧装的开关
––带控制单元的交流伺服电机
––前置减速器
––齿形带用作防护带
|

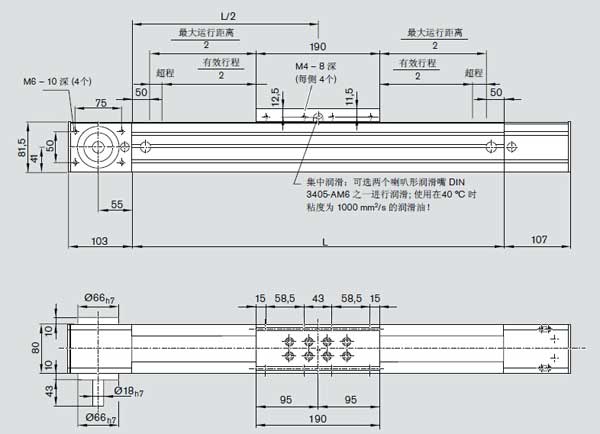

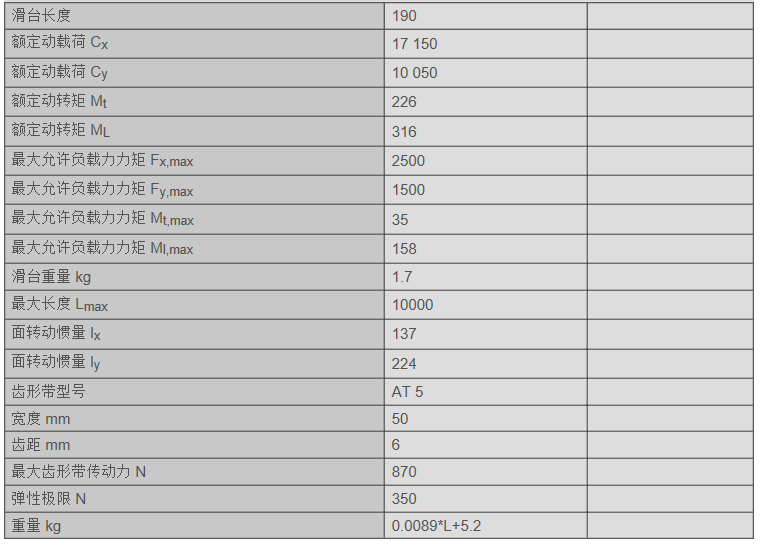

滑台长度
|
190
|
|
|
额定动载荷 Cx
|
17 150
|
|
|
额定动载荷 Cy
|
10 050
|
|
|
额定动转矩 Mt
|
226
|
|
|
额定动转矩 ML
|
316
|
|
|
最大允许负载力力矩 Fx,max
|
2500
|
|
|
最大允许负载力力矩 Fy,max
|
1500
|
|
|
最大允许负载力力矩 Mt,max
|
35
|
|
|
最大允许负载力力矩 Ml,max
|
158
|
|
|
滑台重量 kg
|
1.7
|
|
|
最大长度 Lmax
|
10000
|
|
|
面转动惯量 lx
|
137
|
|
|
面转动惯量 ly
|
224
|
|
|
齿形带型号
|
AT 5
|
|
|
宽度 mm
|
50
|
|
|
齿距 mm
|
6
|
|
|
最大齿形带传动力 N
|
870
|
|
|
弹性极限 N
|
350
|
|
|
重量 kg
|
0.0089*L+5.2
|
|

|
